Šifra proizvoda: #14227

RK 9451

RK 9451 Elektronska kocka sa 9 LE Dioda

Kocka ili kockica se koristi u raznim društvenim i dečijim igrama. “Ne ljuti se čoveče”, “Jamb” i “Monopol” su samo neke od njih. Kako kocka kao geometrijski oblik ima šest strana - tako i kocka za igru, kockica, ima šest pozicija, od 1 do 6.
Ovo inače nije prva elektronska kocka u našim kompletima delova. Imali smo komplet pod oznakom “RK 7451 Elektronska kocka sa TTL logičkim kolima”. Imala je tri logička kola, tranzistor, desetak otpornika, nekoliko kondenzatora, taster i šest LE dioda.

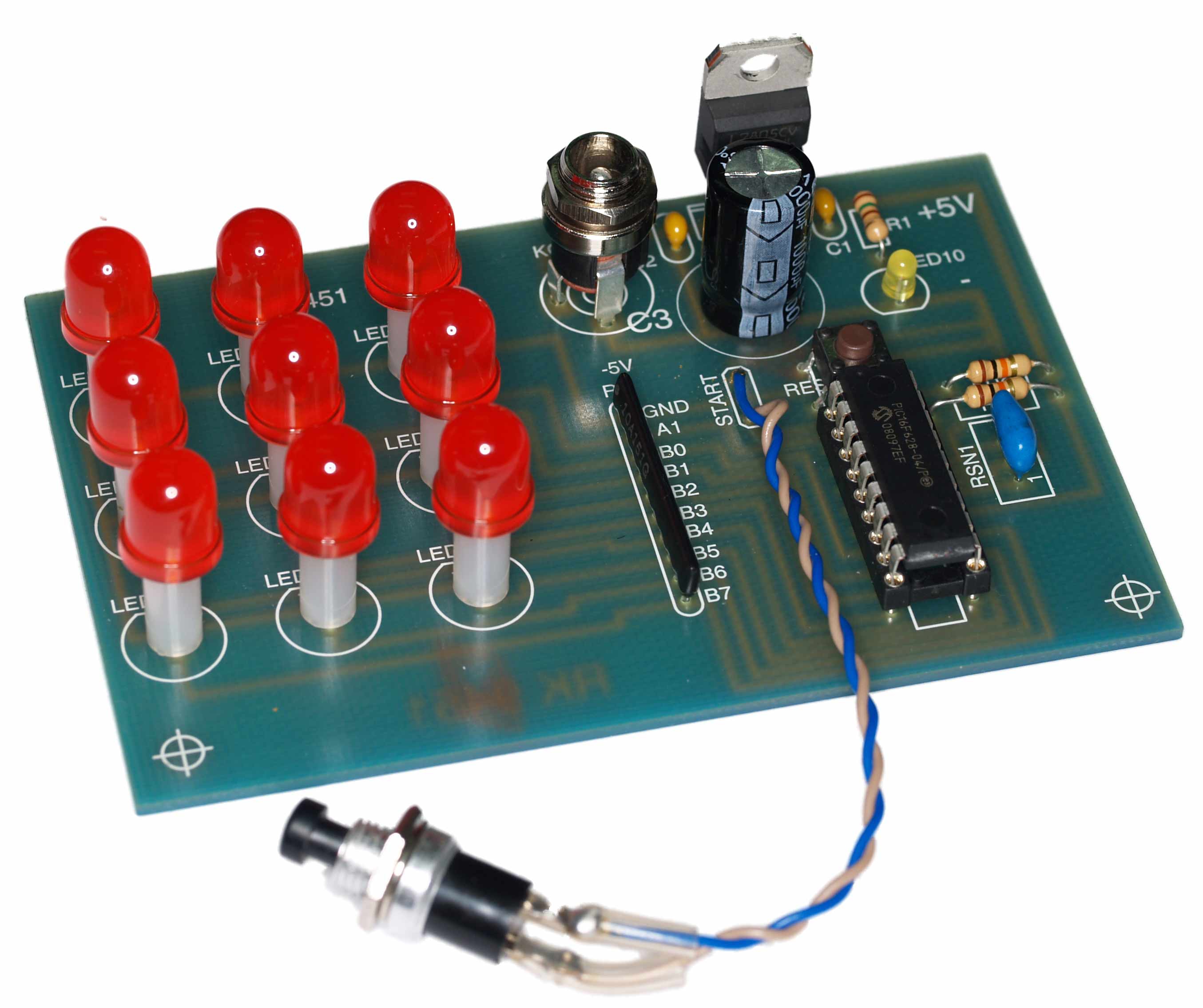

Elektronska kocka koju Vam ovde predstavljamo nema gotovo ništa od pomenutih komponenata. Sastoji se iz jednog integrisanog kola - mikrokontrolera, dva otpornika, keramičkog rezonatora, otporničke mreže i devet velikih crvenih LE dioda, prečnika 8mm. Tu se nalazi i deo za napajanje, koji je ništa drugo nego jedna mala kopija kompleta RK 3278 sa regulatorom napona za 5V, a bez dioda za ispravljanje. Može da se napaja iz baterije, ili iz malog adaptera. Predviđen je i adekvatan konektor (KON1) na samoj štampanoj pločici.
Rekli smo da kocka ima šest polja, a mi imamo devet LE dioda. To je zato što pomoću ovih devet LE dioda, poređanih u matricu 3 X 3 možemo lepo iscrtavati brojeve od 1 do 6 kao na pravoj kockici.
