Šifra proizvoda: #21796

TP4056 1A USB-C

TP4056 1A lithium battery charging plate USB-C interface

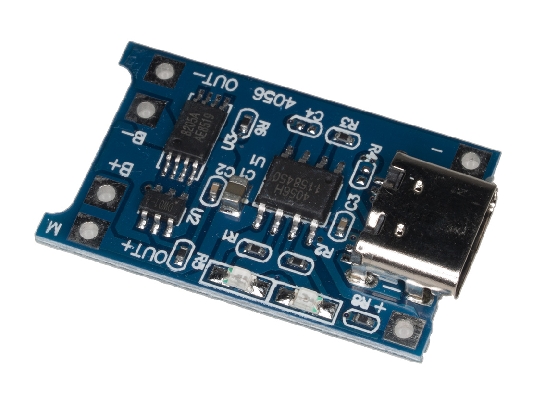

TP-4056, odnosno HW-373 (v1.2.1) je modul za punjenje jedne 3.7V litijum-jonske (Li-Ion) ili litijum-polimer (Li-Po) baterije, opremljen USB Type-C priključkom i integrisanom zaštitom.

Osnovne karakteristike i specifikacije
Glavni čip: TP4056 (linearni kontroler punjenja).
Ulazni napon: 5V preko USB Type-C priključka ili terminala za lemljenje.
Napon punjenja: 4.2V (za standardne 3.6V/3.7V Li-Ion/Li-Po baterije).
Struja punjenja: Fabrički podešena na 1A (može se menjati zamenom otpornika R3 na pločici).
Zaštita (BMS): Integrisana zaštita štiti bateriju od prekomernog pražnjenja (ispod 2.5V) i prevelike struje/kratkog spoja (preko 3A).

Povezivanje i pinovi
IN+ i IN-: Ulazno napajanje od 5V (sa USB punjača ili izvedeno žicama).
B+ i B-: Priključak za pozitivni i negativni pol baterije (3.7V).
OUT+ i OUT-: Izlaz za napajanje potrošača (uređaja koji se napaja iz baterije).

LED indikatori: Crvena LED dioda svetli tokom punjenja, a plava (ili zelena) kada je baterija potpuno napunjena.
