Šifra proizvoda: #22160

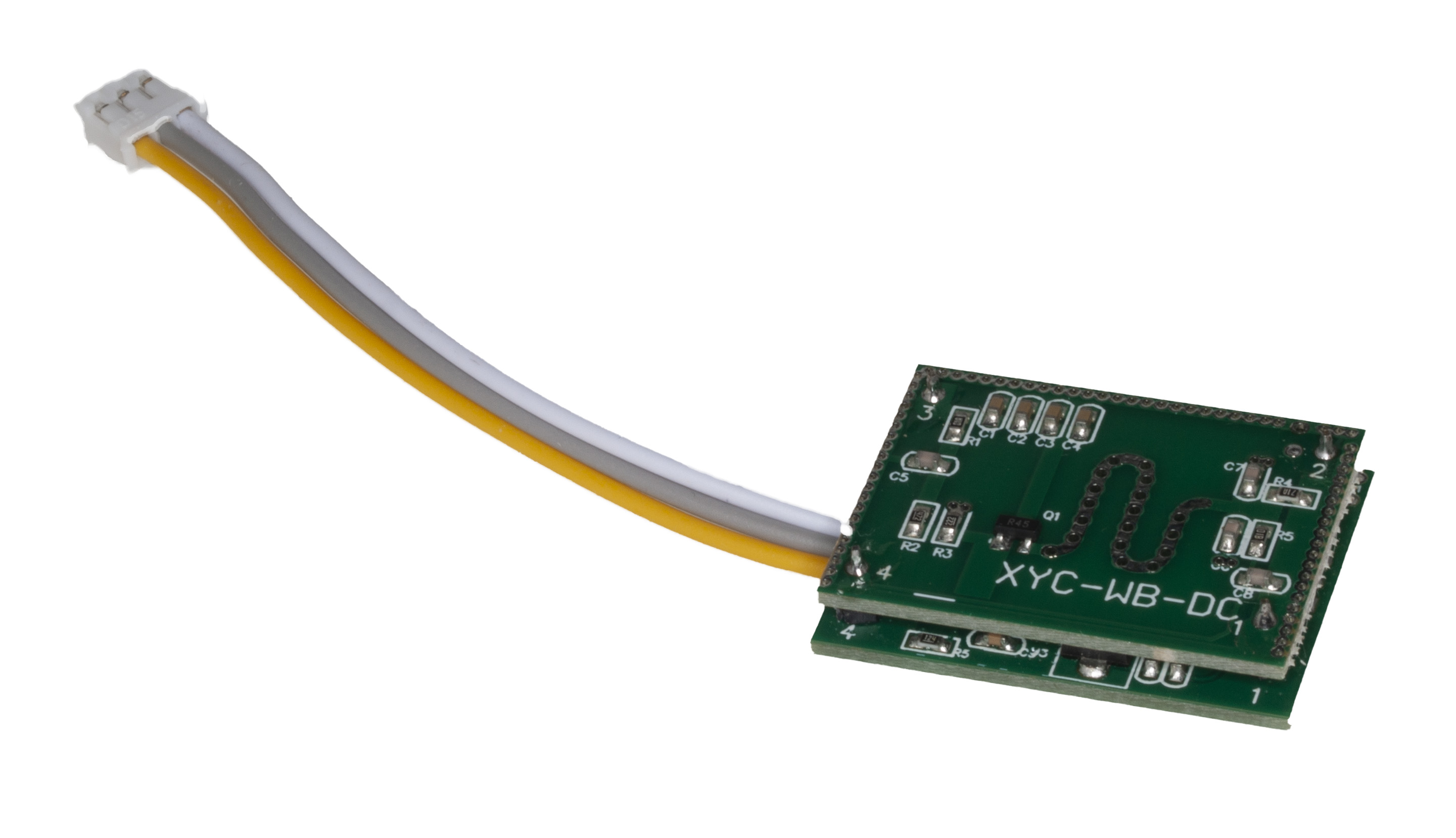

RADAR SENSOR XYCWBDC

Microwave Radar Sensor, 5.8GHZ 6-9m, 3.3-20V DC

Jak senzorski prekidač sa mikrotalasnim radarskim senzorom od 5.8 GHz, sa zaštitom od ometanja.

Karakteristike:
Mikrotalasna indukcija koristi planarnu antenu za prenos i prijem odjeka, a prekidač je aktivni senzor.

Senzori emituju elektromagnetne talase visoke frekvencije i primaju njihov odjek.

Ovaj senzor detektuje promene u odjeku ili čak male pokrete unutar stvarnog opsega detekcije, a zatim mikroprocesor pokreće i izvršava komandu.

Signali mogu prodreti kroz vrata, staklene panele i tanke zidove. Napomena: Efekat detekcije je dobar kada se osoba ili objekat kreću ka senzoru.

Visoka osetljivost, velika udaljenost detekcije, velika pouzdanost, veliki ugao detekcije, širok opseg napona napajanja itd.

Pripada Doplerovoj tehnologiji (mikrotalasna indukcija) aktivna (detekcija objekata: ljudi/objekti u pokretu).

Inteligentna indukcija: Kada neko uđe u opseg detekcije ovog proizvoda, izlazni terminal Vout visokofrekventnog indukcionog modula emituje visok TTL nivo, a nakon perioda kašnjenja, izlazni terminal se vraća na niski TTL nivo.
Inteligentno kašnjenje: Nakon pokretanja indukcionog modula, u periodu kašnjenja, ako postoji ljudska aktivnost, izlazni Vout modula će nastaviti da emituje visok TTL nivo, dok osoba ne ode, a nakon perioda kašnjenja, emituje nizak nivo.
U poređenju sa infracrvenim proizvodima: visokofrekventni indukcioni modul ima veću udaljenost detekcije, širi ugao, nema mrtvu zonu i nije pod uticajem temperature okoline, prašine itd.
Ovaj proizvod ima jaku sposobnost sprečavanja smetnji i nije ometan spoljnim faktorima okoline kao što su vetar i toplota.


Specifikacija:
Radni napon: DC 3.5Vč20V
Struja mirovanja u stanju pripravnosti: ≤3mA
Snaga emitovanja: ≤2mW
Dvoslojni: Ploča antene (napred) Kontrolna ploča (nazad)
Režim okidača: Ponavljanje okidača (podrazumevano)
Izlazni signal: TTL nivo, aktivni visok; visok nivo 3V, nizak nivo 0V
Ugao detekcije: 360° (sferno) bez mrtvog ugla
Udaljenost detekcije: 5-8 metara. Podrazumevana postavka je oko 7 metara

Radno kašnjenje: oko 1 sekunda. (Kašnjenje je proporcionalno otporu R6, podrazumevani otpor je 2k, kašnjenje je 1 sekunda, a kašnjenje otvorenog kola je oko 30 sekundi bez zavarivanja otpora)
