Šifra proizvoda: #24371

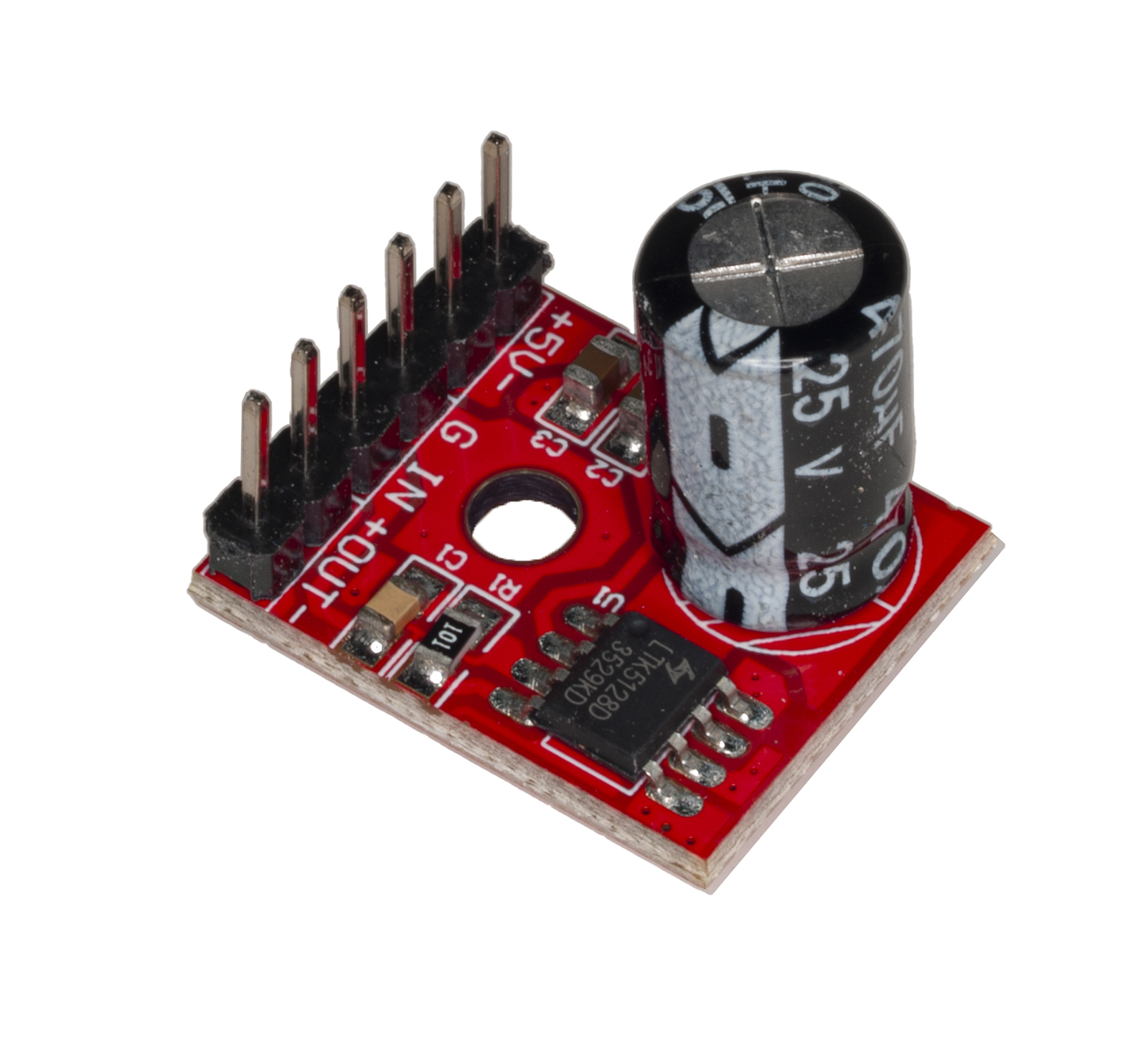

LTK5128 AMPLIFIER 5W

5128 Mini Class AB Module

Modul 5128 Mini Class AB/D je mono audio pojačavač snage od 5 W

Korišćeno je integrisano kolo LTK5128

Radi na jednosmernom napajanju od 2.5V do 5.5V

Podržava režime Class D i Class AB radi smanjenja elektromagnetnih smetnji i ima kontrolu dinamičkog opsega (DRC) radi ograničavanja izobličenja.


Ključne specifikacije
Radni napon: 2.5V–5.5V DC (preporučuje se 5V / 1A)
Izlazna snaga: 3W do 5W mono
Impedansa zvučnika: 4 do 8 oma (preporučuje se 4oma 3W/5W)
Režimi: Klasa D (visoka efikasnost >90%) i Klasa AB (niska EMI)
Zaštita: Kontrola pregrevanja i dinamičkog izobličenja
Raspored pinova i konekcije
Napajanje (5V / VDD): Pozitivno napajanje (+2,5V do 5,5V)
GND: Uzemljenje
Audio ulaz (+ / - ili IN): Ulaz audio signala sa vašeg izvora
Izlaz za zvučnik (+ / -): Direktna veza sa mono zvučnikom (4–8 oma)
MUTE / MODE: Pin koji se koristi za kontrolu funkcija isključivanja zvuka ili prebacivanje između rada Klase D i Klase AB


Važni saveti za upotrebu
Polaritet: Obrnuti polaritet napajanja će trajno oštetiti čip.
Napajanje: Koristite čist 5V USB ili 1A DC adapter da biste izbegli audio seckanje ili šum.
Bez negativnih šina: Ovo je pojačalo sa jednim napajanjem; Nikada ne povezujte izlaze na masu ili negativnu šinu.
